スプリッタモジュール

・スプリッタモジュールは、これからの光通信の敷設に必要不可欠なパーツです。
・構成部品であるＶ溝基板からの一貫生産により、フレキシブルな対応が可能です。
・開発製品から量産製品に至るまですべて対応いたします。
・高密度光配線システムのトータルソリューションのご提案が可能です。

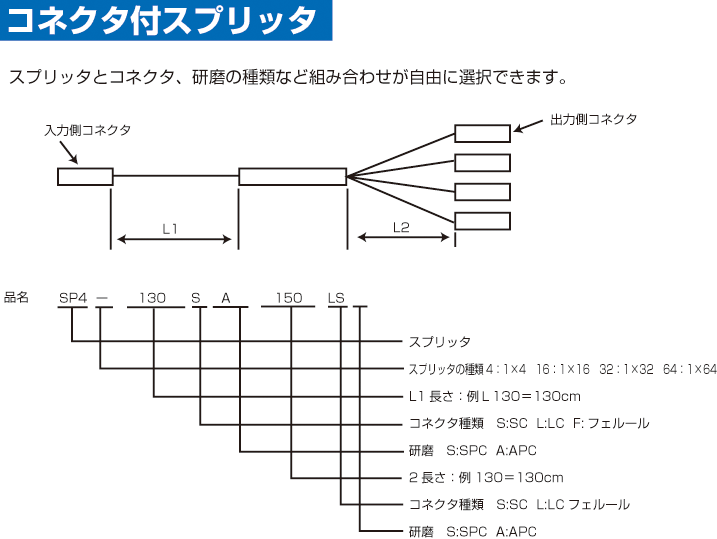

・サイズ・使用コネクタ……等、様々なタイプが存在します。
　　（1×2〜１×64）（SC・LCコネクタ）

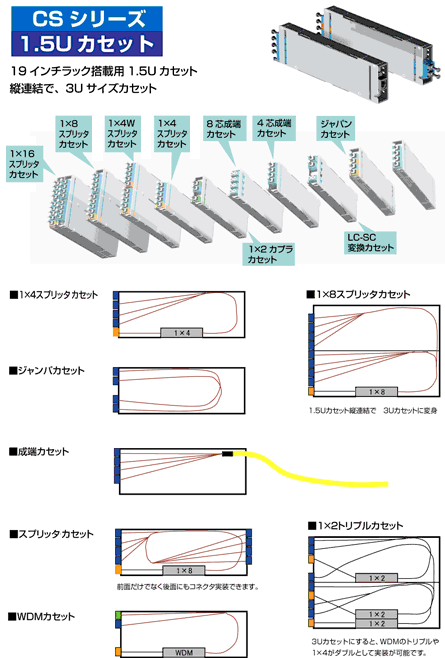

・カセット化することにより、利便性＆多様性が格段に向上します。
・キャリア＆ラック（19インチ）もご提供いたします。

カセットモジュール・成端パネル　カタログダウンロード （PDF:5.6MB）

PLC型　スプリッタ
品名
1×4 SPL
1×8 SPL
1×16 SPL
1×32 SPL
1×64 SPL
挿入損失　（dB)
7.3
10.5
13.5
16.7
21.2
挿入損失均一性(dB)
0.6
0.8
1.2
1.5
1.8
PDL max (dB)
0.2
0.2
0.2
0.25
0.3
反射減衰量(dB)
≧55.0
ダイレクティビティ(dB)
≧55.0
ﾓｼﾞｭｰﾙ寸法 (mm)
40×4×４
55×7×4
58×12×4
ファイバ長
入力側　　2000mm 出力側　2000mm
使用/保存温度範囲
'−40℃〜85℃
使用波長
1260nm　〜　1650nm

…画像をクリックすると拡大表示します…

…画像をクリックすると拡大表示します…


■この製品に関するお問い合わせは.....
TEL 0263-82-8851 / FAX 0263-82-6319 / メールから
　　光事業　神田
